Quels bénéfices attendre d’un rétrofit machines-outils ?
Lorsqu’une machine reste adaptée à la production, un rétrofit machines-outils ciblé peut prolonger son exploitation sans remplacer systématiquement l’ensemble. L’étude doit cependant confirmer la cohérence technique et économique du projet.
- réduire la dépendance aux composants électroniques devenus obsolètes ;
- améliorer la maintenabilité et la disponibilité des pièces ;
- moderniser uniquement les sous-ensembles réellement nécessaires ;
- conserver la mécanique, les fonctions et les caractéristiques encore utiles ;
- faciliter les futures opérations de maintenance des équipements industriels.
Dépannage, rétrofit ou remplacement : quelle solution étudier ?
| Dépannage ciblé | Rétrofit | Remplacement |
|---|---|---|
| Panne isolée et matériel encore maintenable | Électronique obsolète mais mécanique exploitable | Machine globalement inadaptée ou trop dégradée |
| Intervention limitée à la fonction en défaut | Modernisation partielle ou plus complète après étude | Nouvel investissement et nouvelle intégration |
| Conservation de l’architecture existante | Adaptation des sous-ensembles nécessaires | Changement complet de l’équipement |
Quand envisager un rétrofit machines-outils ?
Une machine peut rester mécaniquement adaptée à la production alors que son électronique devient difficile à maintenir. Une commande numérique ancienne, un automate sans pièces de rechange, un variateur obsolète ou l’absence de sauvegarde exploitable peuvent rendre chaque panne plus complexe. Dans ce contexte, la modernisation ciblée constitue une option à étudier avant le remplacement complet de la machine.
Le choix dépend de l’état réel de la machine, de sa précision, de son utilisation, de la disponibilité des composants et du niveau de transformation nécessaire. Un contrôle de la machine-outil permet de distinguer ce qui peut être conservé de ce qui doit être modernisé.

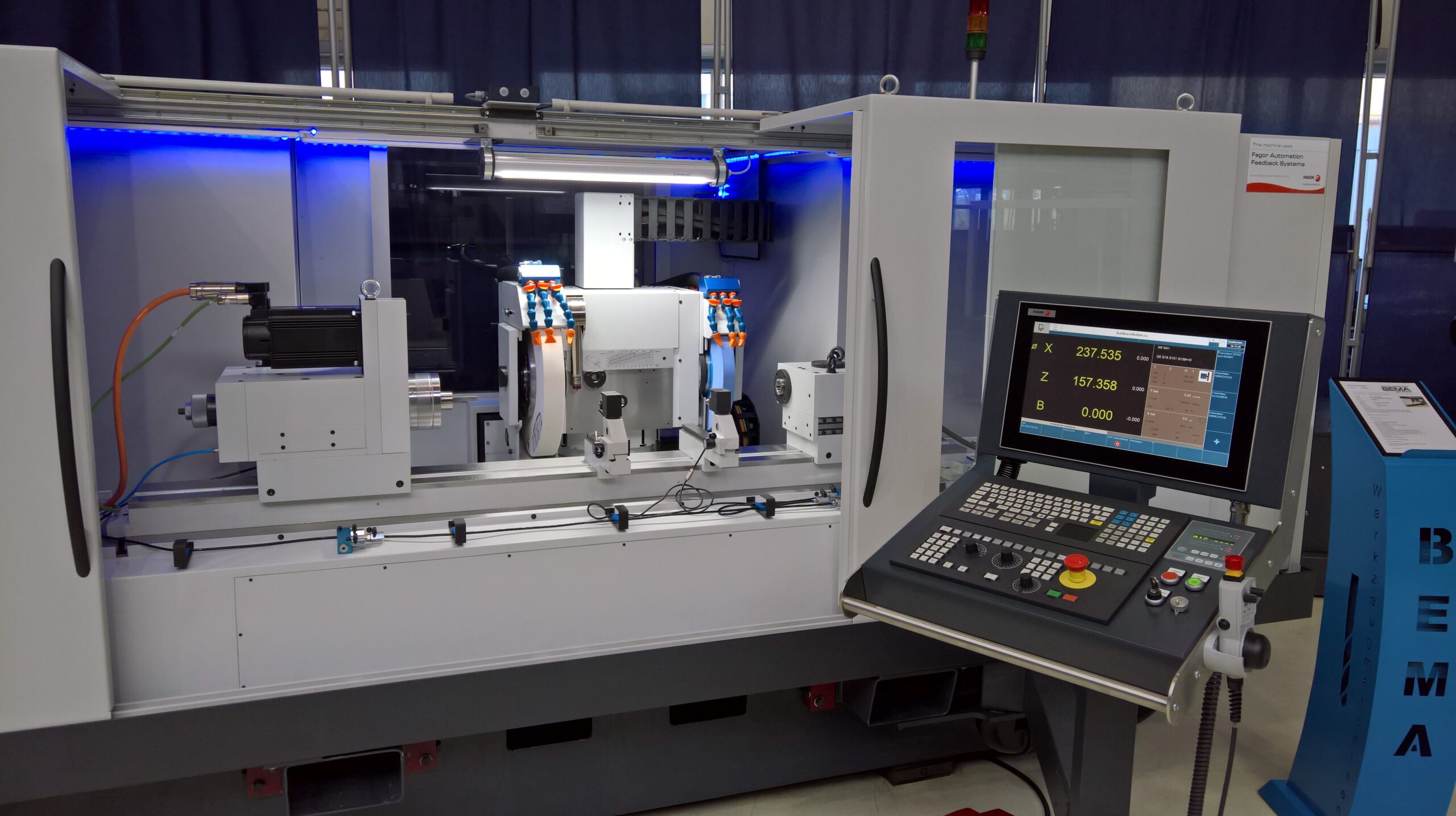

Modernisation de la commande numérique CNC
Le remplacement d’une commande numérique ne se limite pas au changement du pupitre. Il faut analyser les axes, la broche, les systèmes de mesure, les entrées-sorties, les sécurités, les cycles machine et les interfaces avec les équipements périphériques. Selon le projet, la modernisation peut concerner la CN seule ou entraîner le remplacement d’autres éléments devenus incompatibles ou obsolètes.
UNITEK intervient notamment sur des environnements Fanuc, Heidenhain et NUM. Nos pages consacrées au dépannage Fanuc, au dépannage Heidenhain TNC et aux NUM 750 et NUM 760 présentent les générations de commandes que nous rencontrons en maintenance.
Automates, variateurs et équipements électriques

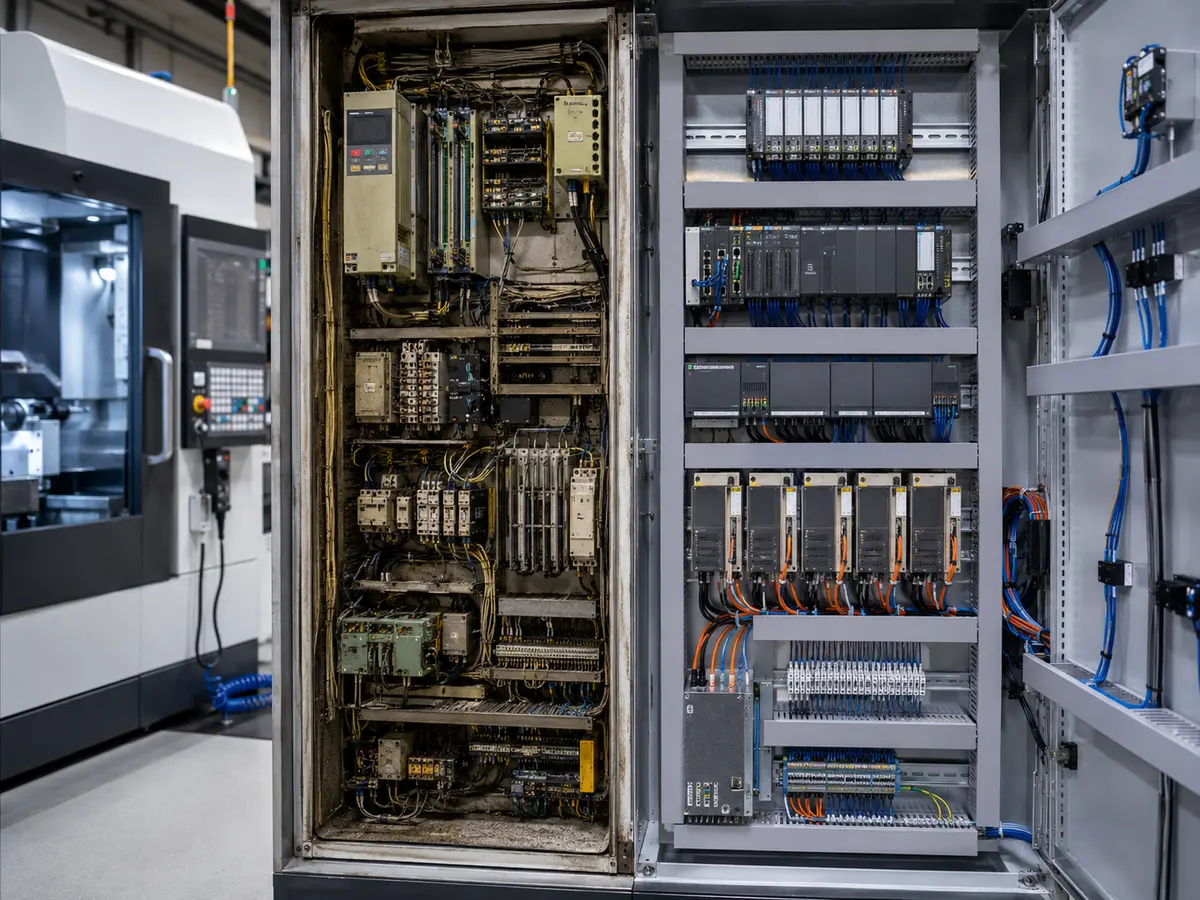

Un projet de rétrofit machines-outils peut également porter sur l’automate, les entrées-sorties, les alimentations, les relais, les contacteurs ou les entraînements. Le remplacement d’un variateur impose par exemple de vérifier le moteur, le retour de mesure, le freinage, la commande, les interfaces et les paramètres nécessaires au procédé.
Lorsque l’obsolescence concerne principalement les entraînements, une étude spécifique de maintenance et remplacement des variateurs de vitesse peut éviter de transformer inutilement le reste de la machine.
Notre méthode pour étudier un projet de rétrofit
La première étape consiste à identifier précisément la machine et son architecture : constructeur, modèle, CN, automate, variateurs, moteurs, systèmes de mesure, schémas disponibles et sauvegardes. L’objectif est de définir le périmètre technique avant de choisir les nouveaux composants.
- analyse de l’architecture électrique et automatisme existante ;
- identification des composants obsolètes ou difficiles à maintenir ;
- vérification des interfaces avec les axes, la broche et les périphériques ;
- définition des éléments à conserver et à remplacer ;
- préparation des sauvegardes et des données disponibles ;
- câblage, programmation, paramétrage et essais selon le périmètre retenu.
Cette approche évite de présenter le rétrofit comme une solution automatique : certaines machines justifient une modernisation ciblée, tandis que d’autres nécessitent une analyse plus large de leur état avant investissement.
Rétrofit partiel ou modernisation plus complète ?
Le périmètre peut être limité au remplacement d’un équipement devenu critique ou concerner plusieurs sous-ensembles électriques et électroniques. Une modernisation partielle est pertinente lorsque le reste de l’architecture demeure fiable et compatible. Une transformation plus complète peut être étudiée lorsque plusieurs générations de matériels obsolètes coexistent et rendent la maintenance difficile.
Rétrofit ou dépannage : comment décider ?
Une panne isolée sur un équipement encore maintenable ne justifie pas nécessairement un rétrofit. Le dépannage de machines-outils CNC reste la première approche lorsque la réparation est techniquement cohérente. Le rétrofit devient surtout pertinent lorsque l’obsolescence, la disponibilité des pièces ou la répétition des difficultés de maintenance fragilisent durablement l’exploitation de la machine.
Une démarche de maintenance préventive industrielle aide également à identifier les composants critiques avant qu’une panne ne transforme une obsolescence connue en arrêt prolongé.
Rétrofit machine-outil à Lyon et en Auvergne-Rhône-Alpes
UNITEK accompagne depuis 1998 des équipements industriels dans les domaines de l’électricité, de l’électronique, des automatismes et des commandes numériques. Pour un projet de rétrofit machine-outil à Lyon ou en Auvergne-Rhône-Alpes, nous commençons par l’étude de l’existant et des documents disponibles afin de déterminer si la modernisation envisagée est techniquement pertinente.
Questions fréquentes sur le rétrofit d’une machine-outil
Quand un rétrofit devient-il préférable à une réparation ?
Une réparation reste généralement pertinente pour une panne isolée sur un équipement encore maintenable. Le rétrofit machines-outils mérite d’être étudié lorsque plusieurs composants deviennent obsolètes, que les pièces sont difficiles à obtenir ou que les difficultés de maintenance se répètent.
Peut-on conserver les moteurs, variateurs ou systèmes de mesure existants ?
Cela dépend de leur état, de leurs caractéristiques et de leur compatibilité avec les nouveaux équipements. L’étude vérifie notamment les interfaces électriques, les retours de mesure, le freinage, les paramètres et les exigences de sécurité avant de définir les éléments à conserver.
Quelles informations fournir pour étudier un projet ?
La marque et le modèle de la machine, les références de la commande numérique, des automatismes et des entraînements, ainsi que les schémas, sauvegardes et photographies disponibles permettent d’établir un premier périmètre technique.
Préparer votre demande de modernisation
Pour une première étude, transmettez la marque et le modèle de la machine, la référence de la commande numérique, les principaux variateurs et automatismes, ainsi que des photographies de l’armoire et des plaques signalétiques. Les schémas électriques et sauvegardes disponibles sont particulièrement utiles pour comprendre l’architecture existante.
Pour les aspects de sécurité électrique lors d’une intervention sur une machine, les recommandations de l’INRS sur la prévention du risque électrique constituent une référence utile.
