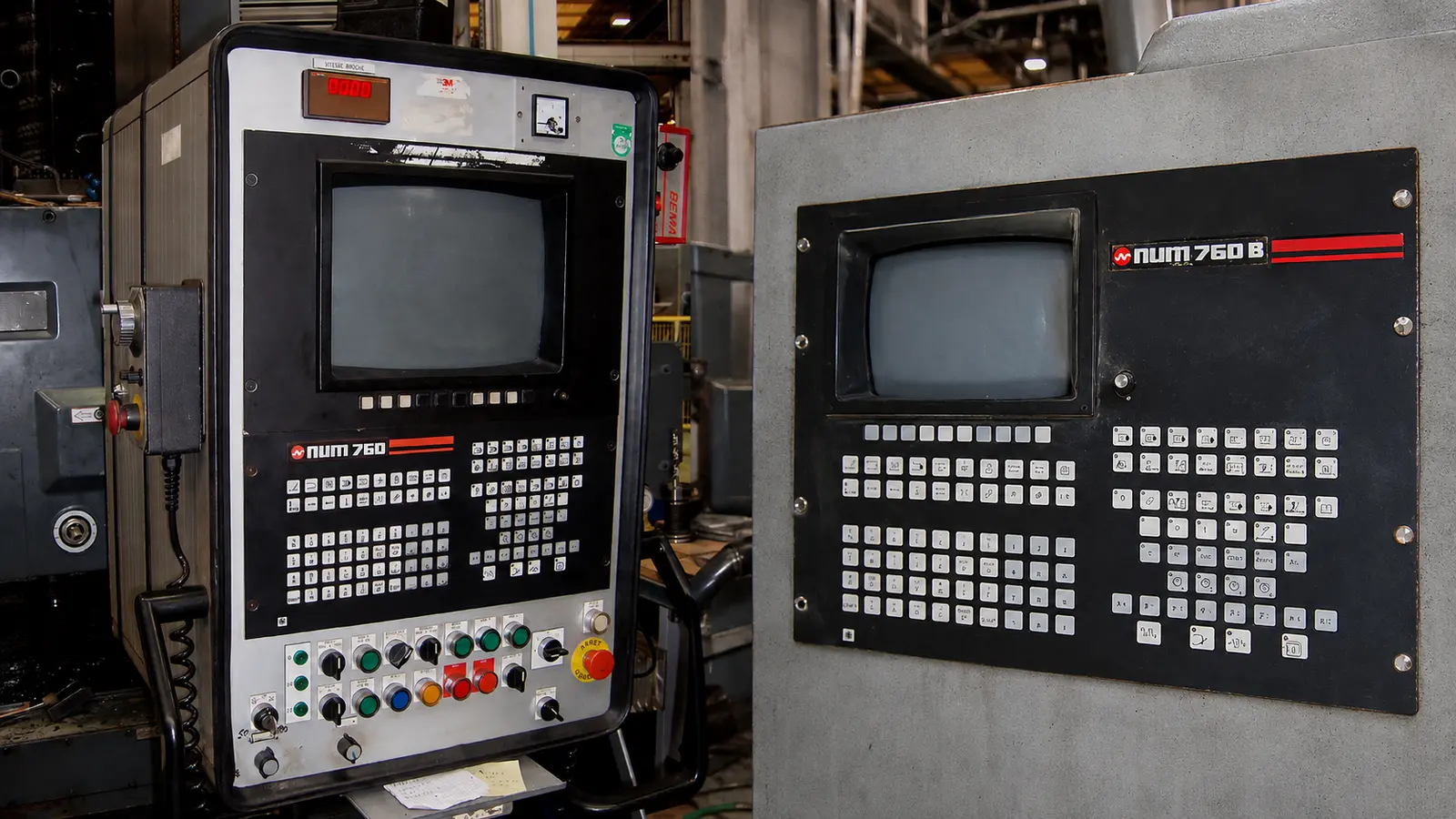

Dépannage des commandes numériques NUM 750 et NUM 760
Un besoin de dépannage NUM 750 ou NUM 760 peut survenir sur une machine-outil encore capable de produire pendant de nombreuses années.
UNITEK intervient pour rechercher l’origine des défauts électriques et électroniques sur les machines équipées de ces anciennes générations de commandes numériques. Le diagnostic peut concerner la CN, son pupitre, les cartes électroniques, les mémoires, les échanges avec l’automate ou les équipements périphériques de la machine.
Avant toute intervention, il est important de relever précisément les messages affichés et d’éviter toute manipulation susceptible d’effacer des paramètres ou des données indispensables à la remise en service.
Une intervention spécialisée sur des commandes numériques anciennes
Les NUM 750 et NUM 760 équipent encore des tours, des fraiseuses, des centres d’usinage et différentes machines spéciales.
Sur ces installations anciennes, le défaut apparent ne provient pas nécessairement de la commande numérique elle-même. La cause peut également se trouver dans l’alimentation de la CN, une carte process, mémoire, automate ou entrées-sorties, le pupitre opérateur, la chaîne de sécurité, un variateur d’axe ou de broche, un moteur, un codeur ou une information machine manquante.
Le dépannage doit donc prendre en compte l’ensemble du système : commande numérique, automate, entraînements, périphériques et câblage de la machine.
Quels défauts pouvons-nous diagnostiquer ?
Démarrage, écran et pupitre
Une NUM 750 ou NUM 760 qui ne démarre plus peut présenter un écran noir, un affichage incomplet, un blocage pendant l’initialisation ou un pupitre qui ne répond plus.
Le diagnostic consiste notamment à contrôler les alimentations, les signalisations disponibles, les liaisons entre les modules et l’état apparent des cartes. Un écran défaillant ne signifie pas nécessairement que toute la commande numérique doit être remplacée : une réparation ou un remplacement de l’affichage peut parfois être étudié.
Mémoires, paramètres et sauvegardes
Certaines pannes apparaissent après une coupure prolongée, une intervention électrique ou un problème de maintien des mémoires. Les symptômes peuvent comprendre la disparition de programmes, une perte de paramètres machine, des messages liés à la mémoire, une configuration d’axes devenue incohérente ou l’impossibilité de retrouver le fonctionnement normal après le démarrage.
Les données d’une NUM 750/760 ne se limitent pas aux programmes d’usinage. Selon la configuration, il peut également être nécessaire de préserver les paramètres machine, les corrections d’outils, certaines macros et le programme automate.
Axes, broche et automatismes
Une alarme affichée par la NUM peut provenir de la commande numérique, mais aussi d’un défaut de validation d’axe, d’une information de sécurité absente, d’un variateur, d’un moteur ou codeur, de la broche, d’un capteur ou d’une séquence automate interrompue.
UNITEK recherche la cause à partir du message affiché, des états machine, des schémas électriques et des mesures réalisées sur l’installation. Cette approche évite de remplacer une carte avant d’avoir identifié l’origine réelle de la panne. Notre intervention s’inscrit dans notre service général de dépannage de machines-outils.
Cartes électroniques et alimentations
Les architectures NUM 750/760 peuvent comprendre plusieurs cartes assurant le traitement CN, la mémoire, les fonctions automate, les entrées-sorties ou la gestion des axes.
- contrôle de l’alimentation et des connexions ;
- vérification du fond de panier et des modules ;
- expertise ou réparation d’une carte électronique ;
- recherche d’une carte compatible ou d’un échange standard ;
- récupération des éléments de configuration ;
- étude d’une adaptation ou d’un retrofit.
La disponibilité des composants doit toujours être vérifiée à partir de leur référence exacte et de la configuration de la machine. Une panne liée aux entraînements peut également relever de notre service de réparation de variateurs.
Notre méthode de dépannage sur NUM 750/760
1. Recueil des informations
Avant le déplacement, nous demandons si possible une photo de l’écran, le message d’erreur, la marque et le modèle de la machine, la version de la CN, les références des cartes, les circonstances de la panne et les sauvegardes disponibles.
2. Contrôles électriques et fonctionnels
L’intervention commence par la vérification des alimentations, des sécurités, des signaux essentiels et des états disponibles sur la CN et l’automate.
3. Localisation du défaut
Le diagnostic cherche à distinguer une panne provenant de la commande numérique, du pupitre, d’une carte électronique, de l’automate, d’un entraînement d’axe ou de broche, d’un capteur ou d’un périphérique machine.
4. Choix de la solution et essais
Selon le résultat, UNITEK peut proposer une réparation, le remplacement d’un composant, une remise en configuration ou l’étude d’une modernisation. Après intervention, les fonctions concernées sont contrôlées progressivement avant la reprise de la production.
Protéger les données avant une intervention
Sur une ancienne commande numérique, les paramètres et programmes propres à la machine peuvent être aussi importants que le matériel lui-même.
Lorsqu’elle est encore accessible, une sauvegarde doit être envisagée avant le remplacement d’une carte mémoire ou process, une manipulation liée aux mémoires, une longue mise hors tension, le remplacement d’une batterie de sauvegarde ou un retrofit.
Une mauvaise manipulation peut rendre le redémarrage plus difficile. Les opérations portant sur les cartes, mémoires et paramètres doivent donc être réalisées à partir de la documentation correspondant exactement à la machine et à sa configuration. Cette vérification peut être intégrée à une démarche de maintenance préventive industrielle.
Réparer la NUM ou envisager un retrofit ?
Le remplacement complet de la commande numérique n’est pas systématiquement nécessaire. Une réparation reste intéressante lorsque la machine répond encore au besoin de production, que le défaut est identifié, que le composant peut être réparé ou remplacé et que les paramètres sont disponibles.
Un retrofit peut devenir préférable lorsque les pannes se répètent, que plusieurs composants sont difficiles à trouver, que les données ne peuvent plus être sécurisées ou que l’entreprise souhaite moderniser les entraînements, le pupitre ou les communications.
La décision doit être prise après un examen de l’état électrique, électronique et mécanique. Le remplacement d’une NUM 750 ne se limite pas au pupitre : il peut nécessiter l’adaptation des axes, de la broche, de l’automate, des entrées-sorties et des sécurités. Découvrez notre approche du retrofit de machine-outil.
Pourquoi confier votre machine à UNITEK ?
Depuis 1998, UNITEK intervient sur les équipements électriques et électroniques des machines-outils à commande numérique.
- diagnostic électrique et électronique ;
- connaissance des commandes numériques anciennes ;
- recherche de panne sur automates et entrées-sorties ;
- intervention sur variateurs et entraînements ;
- réparation de cartes électroniques lorsque cela est possible ;
- étude de solutions de retrofit pour les équipements obsolètes.
Nous privilégions une recherche structurée de la cause avant de proposer le remplacement d’un composant.
Demander un diagnostic NUM 750 ou NUM 760
Pour faciliter l’analyse, transmettez-nous une photo de la machine et du pupitre, le message d’alarme complet, la référence de la machine, les références visibles sur les cartes, les circonstances de la panne ainsi que les schémas et sauvegardes disponibles.
Ces informations permettent d’évaluer les premiers contrôles et de préparer l’intervention en Auvergne-Rhône-Alpes ou, selon le projet, dans une autre région.
Questions fréquentes sur les NUM 750 et 760
Intervenez-vous sur les NUM 750 et NUM 760 ?
UNITEK étudie les pannes électriques et électroniques des machines équipées de commandes numériques NUM 750 et NUM 760. La faisabilité dépend de la configuration, du défaut et de la disponibilité des données et composants.
Une batterie défaillante peut-elle provoquer une perte de données ?
Sur certaines configurations, les mémoires sont maintenues par une batterie ou un accumulateur. Une défaillance peut entraîner une perte de données. Il ne faut toutefois pas remplacer une batterie ou manipuler une carte sans avoir identifié sa fonction et sécurisé les données disponibles.
Pouvez-vous réparer une carte NUM 750 ?
La possibilité de réparation dépend de la référence, du type de défaut et de l’état de la carte. Une expertise permet de choisir entre réparation, échange standard, composant compatible ou retrofit.
Faut-il remplacer une NUM 750 devenue obsolète ?
Pas nécessairement. Si la panne est localisée et que les données machine sont conservées, une réparation peut rester pertinente. Le retrofit est surtout à envisager lorsque les pannes se répètent ou que le maintien en condition opérationnelle devient trop incertain.
