Une panne de variateur de vitesse peut apparaître brutalement, mais certains équipements montrent auparavant des changements de comportement : alarmes plus fréquentes, échauffement inhabituel, ventilateur bruyant ou défauts qui n’apparaissent qu’après plusieurs heures de fonctionnement.
Ces signes ne prouvent pas que le variateur est lui-même défectueux. Ils indiquent surtout qu’un diagnostic devient nécessaire avant qu’un défaut intermittent ne se transforme en arrêt de production.
Sommaire
1. Les alarmes du variateur deviennent plus fréquentes
Une alarme isolée peut être liée à un événement ponctuel. En revanche, la répétition d’un même défaut mérite d’être analysée : surintensité, surtension, sous-tension, surcharge, température excessive, perte de phase ou défaut lié au moteur.
Le premier réflexe ne doit pas être de réarmer systématiquement le variateur. Il est préférable de relever le code défaut et les circonstances précises : démarrage, accélération, décélération, pleine charge, fonctionnement à chaud ou vitesse particulière.
L’historique des alarmes est souvent plus instructif qu’un défaut pris isolément. Une évolution dans la fréquence ou dans les conditions d’apparition peut orienter le diagnostic.
2. La température du variateur augmente
Un variateur de vitesse produit naturellement de la chaleur. Une hausse progressive de température, observée dans des conditions de fonctionnement comparables, peut toutefois révéler une dégradation du refroidissement ou une modification de la charge.
Parmi les causes possibles : filtre d’armoire colmaté, ventilateur vieillissant, dissipateur encrassé, température ambiante plus élevée, équipement ajouté dans l’armoire ou augmentation de la sollicitation de la machine.
Il faut donc comparer des situations similaires. Une mesure unique ne suffit pas à conclure à une panne de variateur de vitesse. En revanche, une dérive régulière mérite d’être expliquée.
À lire également : Armoire électrique qui chauffe : causes, risques et 7 contrôles.

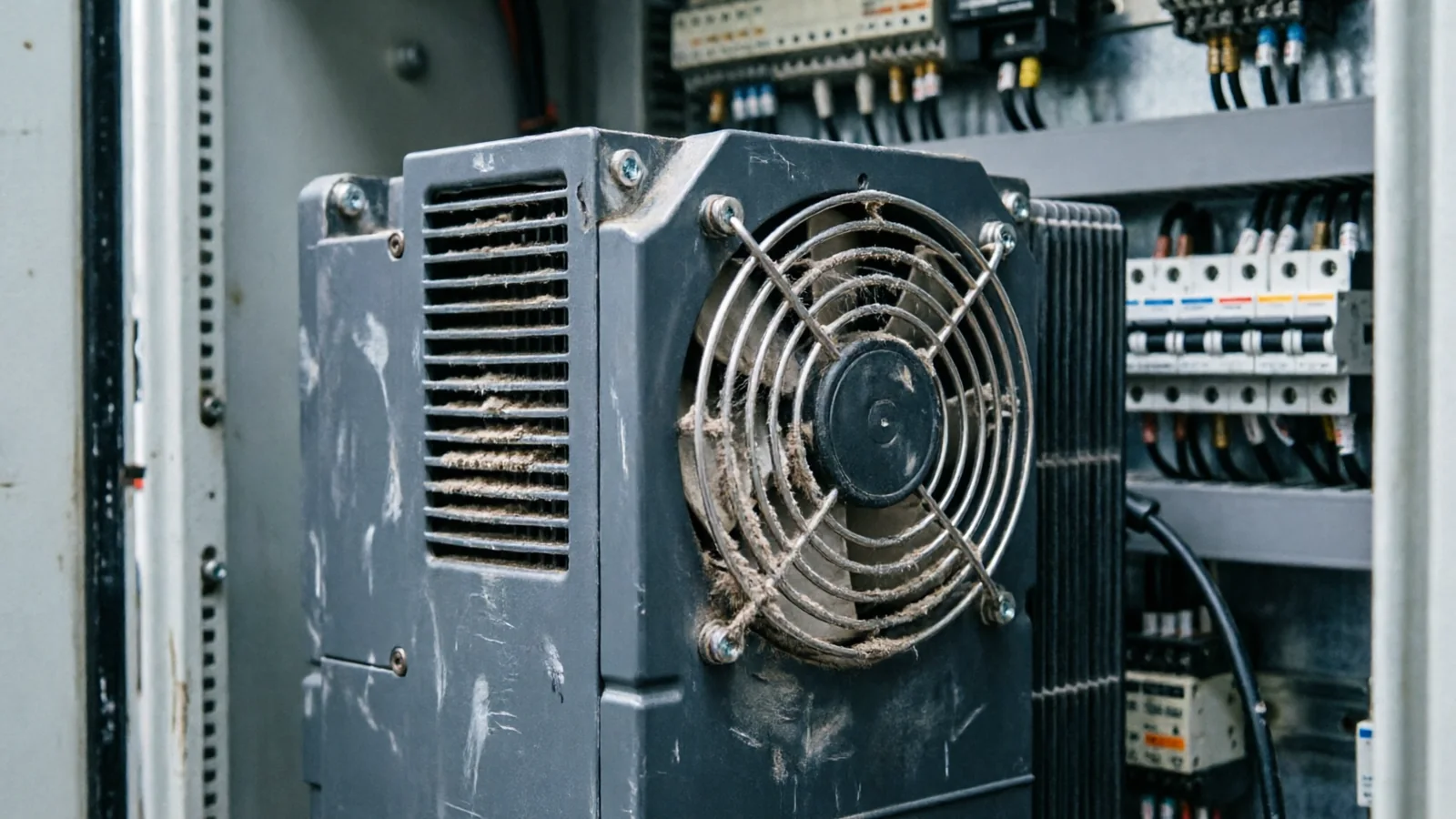

3. Le ventilateur devient bruyant ou fonctionne moins bien
Le système de refroidissement est essentiel à la fiabilité du variateur. Avec le temps, la poussière, l’usure des roulements ou la diminution du débit d’air peuvent réduire son efficacité.
Un ventilateur plus bruyant, irrégulier ou qui démarre difficilement ne doit pas être considéré comme un simple désagrément sonore. Il peut être le signe d’une dégradation progressive du refroidissement.
Les constructeurs de variateurs intègrent d’ailleurs le contrôle des ventilateurs, des filtres et des dissipateurs dans leurs recommandations de maintenance. Voir par exemple les recommandations de maintenance publiées par ABB.
4. Les défauts apparaissent seulement après plusieurs heures
Une machine qui démarre normalement puis tombe en défaut après une ou plusieurs heures apporte une information importante au diagnostic.
Ce comportement peut orienter les recherches vers un phénomène dépendant de la température, de la charge ou du temps de fonctionnement. Mais le variateur n’est pas le seul élément à suspecter : alimentation, connexions, câble, moteur ou charge mécanique peuvent également évoluer à chaud.
Il faut donc rechercher ce qui change entre le moment où la machine fonctionne correctement et celui où le défaut apparaît.

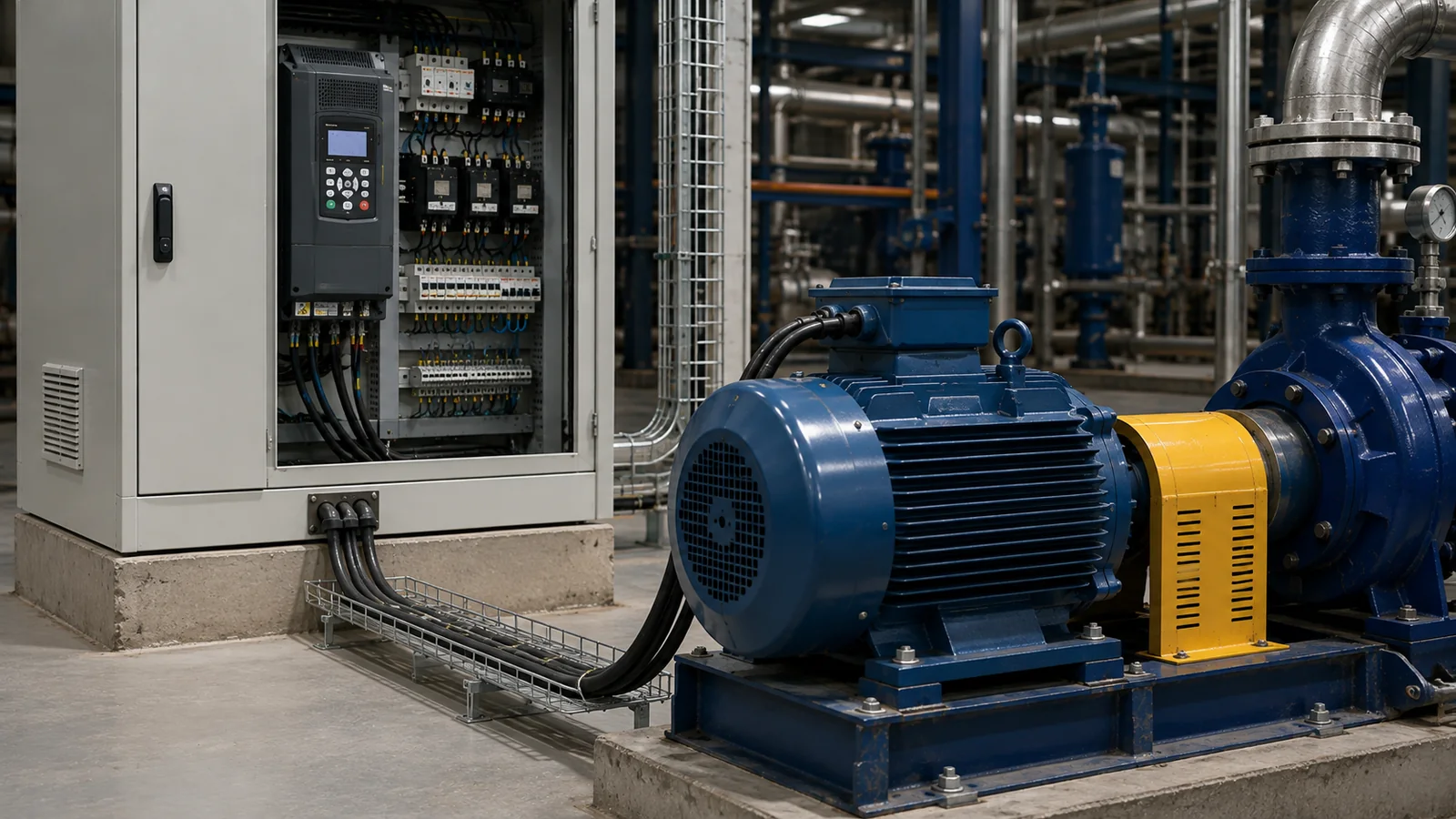

5. Le courant ou le comportement du moteur change
Un démarrage inhabituel, une perte de couple, des variations de courant, des vibrations ou un échauffement du moteur peuvent apparaître en même temps que des défauts variateur.
Mais il faut rester prudent : le variateur fait partie d’une chaîne complète. Une anomalie peut provenir du réseau électrique, du variateur, du câble moteur, du moteur lui-même ou de la charge mécanique.
Avant de remplacer un variateur, il peut donc être nécessaire de contrôler l’alimentation, les connexions, le câble moteur, l’isolement du moteur et les conditions mécaniques de fonctionnement.
Nous détaillons cette démarche dans notre article : Variateur en défaut : comment distinguer la panne du variateur, du moteur ou du câblage ?.
Cette approche globale est également recommandée dans les méthodes de diagnostic des entraînements présentées par Fluke.
6. Le refroidissement de l’armoire se dégrade
Même si le ventilateur interne du variateur fonctionne correctement, l’environnement de l’armoire peut limiter l’évacuation de la chaleur.
Filtre colmaté, entrée d’air obstruée, ventilateur d’armoire défaillant, échangeur encrassé ou accumulation de poussière peuvent réduire progressivement la marge thermique disponible.
L’ajout d’un équipement dans l’armoire ou une température ambiante plus élevée peuvent également modifier les conditions de fonctionnement.
Sur ce sujet, voir aussi : Comment l’encrassement d’une armoire électrique provoque-t-il des pannes ?.
7. Plusieurs petites dérives apparaissent progressivement
Une température relevée une seule fois donne une valeur. Un courant mesuré une seule fois donne une valeur. Une alarme donne un événement. Pris séparément, ces éléments ne permettent pas toujours de conclure.
Mais lorsqu’ils sont comparés dans le temps, ils deviennent beaucoup plus intéressants. Une température qui augmente régulièrement, des alarmes qui se rapprochent ou un courant qui évolue dans des conditions de charge comparables peuvent révéler une dérive.
C’est l’un des principes de la maintenance conditionnelle : connaître le fonctionnement habituel d’un équipement puis rechercher les écarts. Les fabricants développent également des fonctions de suivi de condition intégrées aux entraînements, comme l’illustre Danfoss.

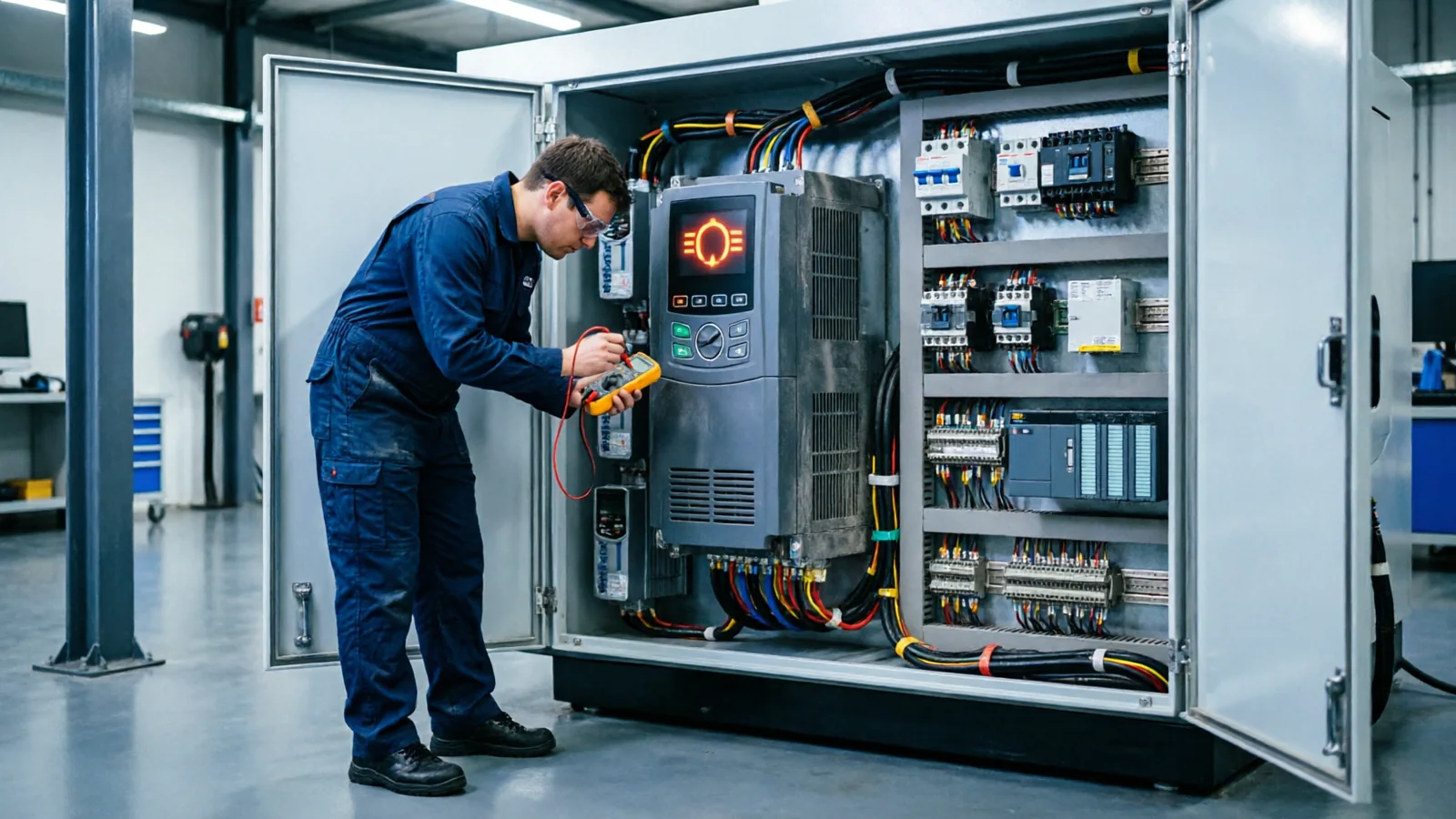

Que contrôler lorsqu’un variateur commence à présenter ces signes ?
Lorsqu’une panne de variateur de vitesse devient intermittente ou que plusieurs signes apparaissent, le diagnostic doit être structuré. Il est utile de relever le code défaut avant réarmement, les conditions de charge, la température de l’armoire et du variateur, l’état du refroidissement ainsi que l’historique des alarmes.
Selon le défaut rencontré, les contrôles peuvent ensuite porter sur l’alimentation électrique, les connexions, le câble moteur, l’isolement du moteur et la charge mécanique.
Un défaut systématique au démarrage et un défaut apparaissant uniquement après quatre heures de production ne conduisent pas nécessairement aux mêmes recherches.
Peut-on réellement prévoir la panne d’un variateur ?
Pas systématiquement. Certains composants peuvent tomber en panne brutalement sans qu’une dérive soit facilement détectable auparavant.
L’objectif d’une maintenance préventive ou conditionnelle n’est donc pas de garantir qu’aucune panne ne se produira. Il s’agit plutôt d’identifier les évolutions mesurables lorsqu’elles existent et d’intervenir avant qu’une dégradation progressive ne provoque un arrêt de production.
FAQ sur la panne de variateur de vitesse
Un variateur peut-il prévenir avant de tomber en panne ?
Pas toujours. Certaines défaillances sont brutales. D’autres sont précédées d’alarmes répétitives, d’échauffements ou de changements de comportement qui peuvent être observés lors des contrôles.
Une surchauffe signifie-t-elle que le variateur est défectueux ?
Non. Une température élevée peut être provoquée par un filtre colmaté, un problème de ventilation, une température ambiante excessive ou une augmentation de charge.
Un ventilateur défectueux peut-il provoquer l’arrêt du variateur ?
Oui. Une diminution du débit d’air peut entraîner une hausse de température et favoriser l’apparition de défauts thermiques ou d’arrêts de protection.
Faut-il remplacer un variateur qui déclenche régulièrement ?
Pas nécessairement. Il faut d’abord identifier le code défaut et contrôler l’ensemble de la chaîne : alimentation, variateur, câblage, moteur et charge entraînée.
Quelle est la durée de vie d’un variateur de vitesse ?
Il n’existe pas une durée unique applicable à toutes les installations. Température, environnement, charge, refroidissement, nombre d’heures de fonctionnement et vieillissement des composants influencent sa fiabilité.
Surveiller les dérives plutôt qu’attendre la panne
Un variateur qui chauffe davantage, un ventilateur dont le comportement change ou des alarmes plus fréquentes ne signifient pas nécessairement qu’une panne est imminente. Mais ces évolutions constituent des informations utiles lorsqu’elles sont comparées dans le temps.
UNITEK intervient sur le diagnostic des variateurs de vitesse, moteurs et équipements électriques industriels, ainsi que sur la maintenance préventive des machines et installations industrielles.
