L’encrassement d’une armoire électrique ne constitue pas seulement un problème de propreté. La poussière, les dépôts gras, les fibres et les particules métalliques peuvent perturber le refroidissement, accélérer le vieillissement des composants et favoriser des défauts intermittents.
Sur une machine industrielle, la panne apparaît parfois longtemps après le début de l’encrassement. Un variateur déclenche lorsqu’il fait chaud, une alimentation devient instable ou un automate redémarre sans cause évidente. Comprendre ces mécanismes permet d’intervenir avant l’arrêt de production.
Sommaire
1. L’encrassement réduit le refroidissement

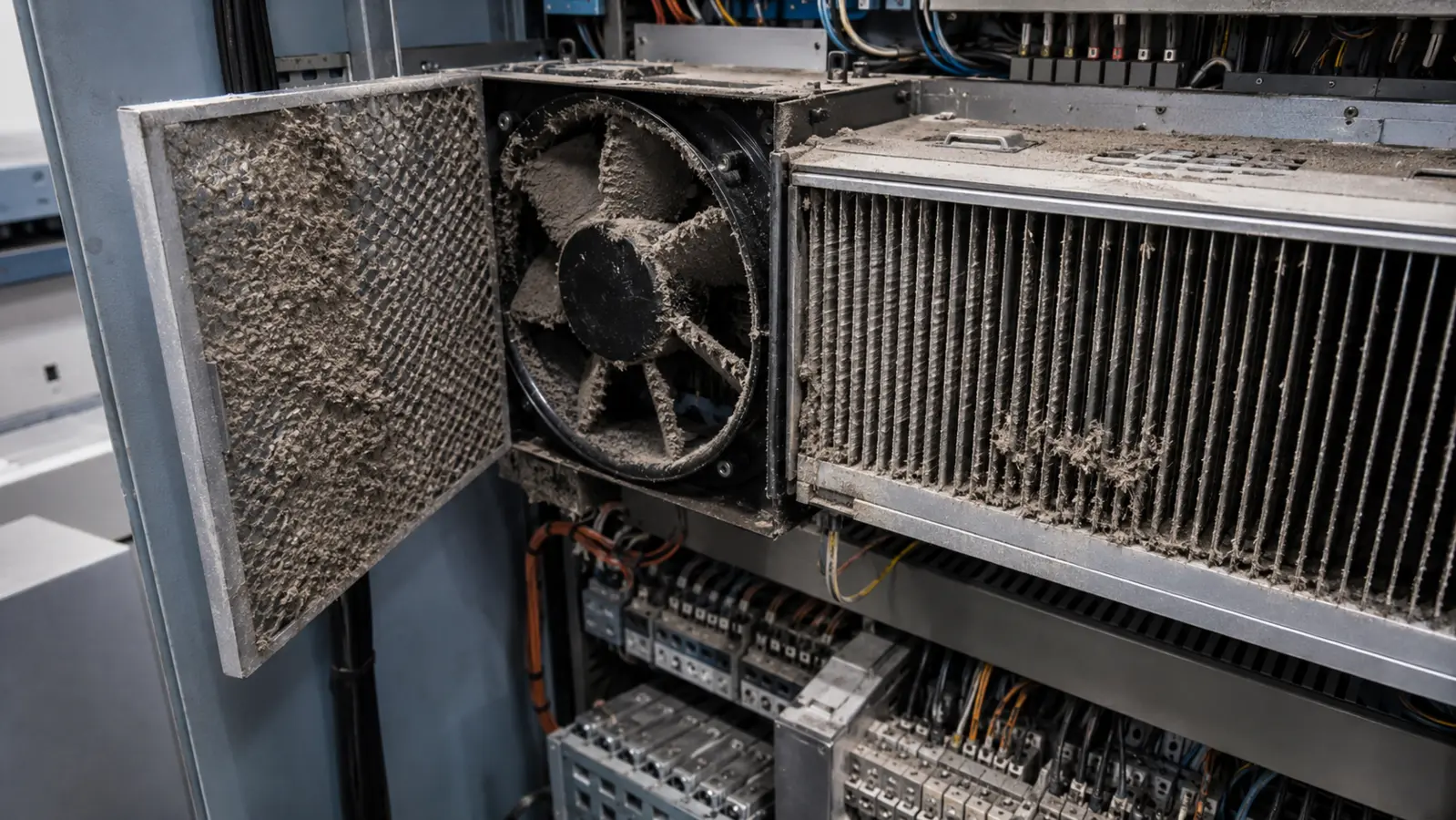

Les composants électroniques dissipent de la chaleur. Variateurs, alimentations et modules de puissance ont besoin d’une circulation d’air correcte. Quand les filtres sont colmatés, le débit diminue. Quand ventilateurs et radiateurs sont couverts de poussière, l’échange thermique devient moins efficace.
La température interne peut augmenter sans que l’atelier paraisse très chaud. Les premiers effets sont discrets : ventilateurs qui tournent plus longtemps, déclenchements thermiques occasionnels ou défauts après plusieurs heures de production.
ABB demande de maintenir propre la zone d’aspiration afin que le ventilateur d’un variateur n’entraîne pas de poussière. Rittal recommande de remplacer les filtres selon la contamination. Voir les recommandations officielles ABB et Rittal.
2. Certaines poussières favorisent les défauts électriques
Toutes les poussières ne présentent pas le même risque. Une poussière sèche et isolante gêne surtout le refroidissement. Des particules métalliques, du graphite ou des dépôts mélangés à l’huile et à l’humidité peuvent créer des chemins de fuite, réduire les distances d’isolement ou favoriser des amorçages.
Dans un atelier d’usinage, les particules entrent par les passages de câbles, grilles, portes mal fermées ou filtres détériorés. Les dépôts gras retiennent davantage de poussière. La condensation peut aggraver la situation lors des variations de température ou après un arrêt prolongé.
La conséquence n’est pas toujours un court-circuit franc. Une faible fuite, un connecteur contaminé ou une carte couverte de dépôts peut produire des défauts fugitifs, des mesures instables et des redémarrages difficiles à reproduire.
3. Quels composants souffrent le plus ?
Variateurs et modules de puissance
Le colmatage augmente leur température. Des alarmes de surchauffe apparaissent et le vieillissement des condensateurs ou composants de puissance peut s’accélérer. Notre article sur le diagnostic d’un variateur en défaut explique pourquoi toute la chaîne doit néanmoins être contrôlée.
Alimentations, automates et interfaces
Une alimentation ou un automate peut devenir instable quand sa ventilation est insuffisante. Les dépôts s’accumulent autour des connecteurs et zones chaudes. Les symptômes ressemblent parfois à une panne logicielle : perte de communication, redémarrage, défaut d’entrée-sortie ou écran qui s’éteint.
Contacteurs, relais et borniers
Les mécanismes mobiles peuvent être gênés par les dépôts. Sur les connexions de puissance, un échauffement existant cuit les contaminants et accélère la dégradation des isolants. La poussière peut aussi masquer une borne desserrée ou une trace de chauffe.
Ventilateurs et filtres
Ce sont souvent les premiers éléments atteints. Un filtre saturé limite le débit ; un ventilateur chargé de poussière devient bruyant, déséquilibré ou finit par s’arrêter.
4. Les signes à détecter avant la panne
- filtres noircis, colmatés ou déformés
- ventilateurs bruyants, lents ou arrêtés
- température élevée dans la partie haute de l’armoire
- alarmes thermiques plus fréquentes en période chaude
- dépôts sur les radiateurs, cartes et grilles
- odeur inhabituelle, isolants brunis ou traces de chauffe
- défauts intermittents après plusieurs heures
- huile, condensation ou particules métalliques
Une maintenance préventive industrielle doit relever ces indices avant le nettoyage. Photographier l’état initial, noter les alarmes et comparer les températures aide à distinguer un besoin d’entretien d’une dégradation engagée.

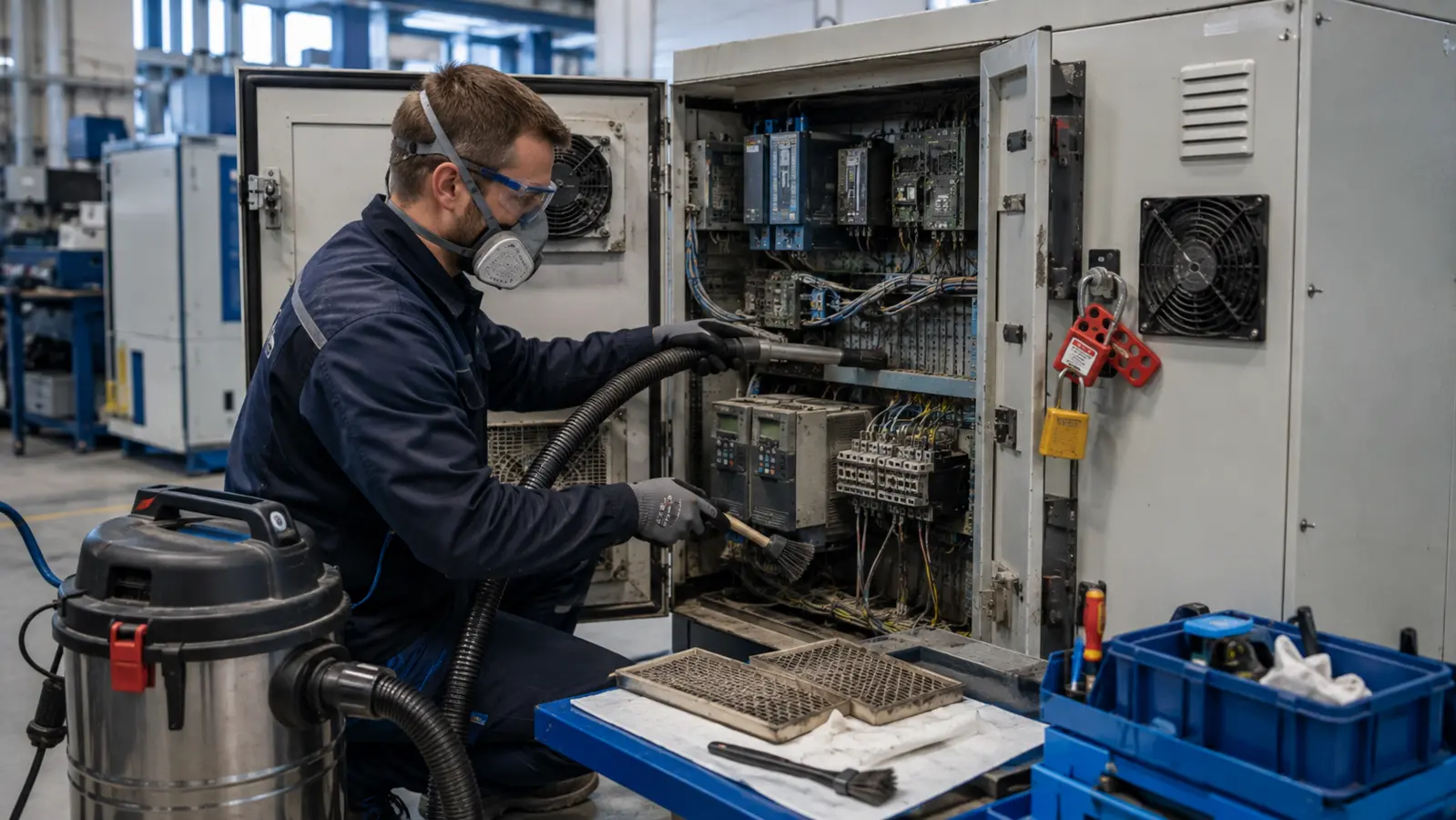

5. Nettoyer sans provoquer une nouvelle panne
Le nettoyage ne doit pas être improvisé. L’installation doit être mise en sécurité par une personne habilitée, avec consignation, respect des temps de décharge et vérification de l’absence de tension. Les sauvegardes et alarmes utiles doivent être relevées avant la coupure.
Souffler sans méthode déplace les particules vers les cartes et connecteurs. Un jet puissant peut faire tourner un ventilateur à une vitesse excessive. Certains constructeurs interdisent l’air comprimé sur leurs appareils. La méthode doit être compatible avec les composants : aspiration adaptée, brosse antistatique, remplacement des filtres ou nettoyage ciblé selon le fabricant.
Il faut éviter les chiffons pelucheux, les solvants non validés et le remontage avant séchage complet. Les connecteurs ne doivent pas être débranchés inutilement. Si un serrage est contrôlé, le couple prescrit doit être respecté.
Une armoire très contaminée, humide ou comportant des traces d’amorçage nécessite un diagnostic avant remise sous tension. Le nettoyage ne répare ni un isolant endommagé, ni un composant surchauffé, ni une connexion dégradée.
6. À quelle fréquence contrôler l’armoire ?
Il n’existe pas une périodicité universelle. Une armoire dans un local propre et tempéré ne s’encrasse pas comme une armoire proche d’une zone d’usinage, de ponçage, de textile ou de production générant des vapeurs grasses.
La première inspection établit un état de référence. Les contrôles suivants permettent d’ajuster l’intervalle selon la vitesse de colmatage, la température, la saison et le rythme de production. Après une modification de ventilation, un déplacement de machine ou des travaux poussiéreux, une vérification anticipée est recommandée.
Une fréquence adaptée vaut mieux qu’un nettoyage annuel sans rapport avec l’environnement réel.
7. Intégrer ce contrôle à la maintenance préventive
Le suivi peut être organisé autour de sept points :
- inspecter joints, grilles et entrées de câbles
- contrôler filtres, ventilateurs et circulation d’air
- rechercher dépôts, humidité et traces d’échauffement
- relever températures et alarmes récurrentes
- nettoyer avec une méthode compatible
- remplacer filtres ou ventilateurs dégradés
- consigner observations, photographies et actions
Ce suivi identifie les armoires qui s’encrassent rapidement et concentre les interventions là où elles sont utiles. Il complète les contrôles visuels, thermiques et électriques réalisés lors de la maintenance des machines-outils.
Prévenir les pannes liées à une armoire encrassée
L’encrassement d’une armoire électrique agit progressivement : il réduit le refroidissement, retient l’humidité, masque les traces de chauffe et perturbe les composants sensibles. Attendre le premier défaut revient souvent à intervenir après le début du vieillissement.
UNITEK peut intégrer l’inspection des armoires aux opérations de maintenance préventive, rechercher les causes d’échauffement et définir une périodicité adaptée. Pour préparer une intervention, contactez UNITEK avec des photographies, les références des équipements et les défauts observés.
Questions fréquentes
Peut-on utiliser de l’air comprimé ?
Pas systématiquement. Il peut disperser les contaminants, pousser la poussière dans les connecteurs ou endommager des ventilateurs. Il faut suivre les prescriptions des fabricants.
Un filtre colmaté peut-il mettre un variateur en défaut ?
Oui. La baisse du débit d’air augmente la température et peut provoquer une limitation ou une alarme thermique, surtout à forte charge.
Le nettoyage suffit-il après une forte surchauffe ?
Non. Des isolants, connexions, condensateurs ou autres composants peuvent être détériorés. Leur état doit être contrôlé avant la remise en service.
