Une armoire électrique qui chauffe anormalement peut révéler plusieurs problèmes. La température interne résulte de la chaleur produite par les équipements, de la température de l’atelier et de la capacité de l’armoire à évacuer cette chaleur.
Le point important en maintenance est souvent le suivant : si l’installation fonctionnait correctement auparavant, qu’est-ce qui a changé ? Un filtre qui se colmate, un ventilateur vieillissant, une charge machine plus importante, un équipement ajouté ou une hausse de la température ambiante peuvent progressivement réduire la marge thermique.
Identifier cette évolution avant les premiers déclenchements permet de rechercher la cause réelle plutôt que de simplement ajouter de la ventilation.
Sommaire
1. D’où vient la chaleur dans une armoire électrique ?
Une armoire électrique contient plusieurs sources de chaleur. Les variateurs de vitesse, alimentations, transformateurs, résistances de freinage lorsqu’elles sont intégrées, contacteurs et autres équipements de puissance dissipent une partie de l’énergie qu’ils utilisent sous forme thermique.
Cette chaleur doit ensuite être évacuée. Selon la conception de l’installation, cela repose sur les surfaces de l’armoire, une circulation naturelle de l’air, des ventilateurs filtrants, un échangeur ou un système de refroidissement spécifique.
La température de l’atelier compte également. Une ventilation qui fonctionne correctement avec un air ambiant à 20 °C peut devenir insuffisante pendant une période chaude ou si l’environnement de la machine évolue.
Le problème apparaît lorsque la chaleur produite et reçue devient supérieure à ce que l’armoire peut évacuer dans ses conditions réelles de fonctionnement.
2. Pourquoi une armoire électrique qui chauffe fonctionnait-elle correctement auparavant ?
C’est souvent la première question à poser. Une installation stable pendant plusieurs années peut perdre progressivement sa marge thermique sans qu’aucune modification spectaculaire ne soit visible.
Filtres et grilles qui se colmatent
La poussière réduit progressivement le débit d’air. L’article UNITEK consacré à l’encrassement des armoires électriques explique comment les dépôts sur les filtres, ventilateurs et dissipateurs favorisent les échauffements et les défauts intermittents.
Ventilateur vieillissant ou défaillant
Un ventilateur peut encore tourner tout en fournissant un débit inférieur à celui attendu. Encrassement, roulements usés, obstruction ou défaut de commande peuvent dégrader son efficacité.
Charge de production différente
Une machine davantage sollicitée, des cycles plus rapides ou un moteur fonctionnant plus longtemps à forte charge peuvent augmenter les pertes thermiques de certains équipements.
Modification de l’armoire
L’ajout d’un variateur, d’une alimentation ou d’un autre équipement modifie la puissance dissipée et parfois la circulation interne de l’air. Une implantation compacte peut également créer des zones où l’air chaud s’accumule.
Température ambiante plus élevée
Les épisodes de chaleur, une modification de ventilation du local ou la proximité d’une nouvelle source thermique peuvent réduire fortement la capacité de refroidissement de l’armoire.
3. Quels composants souffrent le plus d’une température excessive ?
Variateurs et servovariateurs
Les équipements d’entraînement comportent des composants de puissance et des condensateurs sensibles aux conditions thermiques. Une température excessive peut conduire à un déclassement, une alarme thermique ou un arrêt de protection. Lorsqu’un variateur se met en défaut, il reste néanmoins nécessaire de contrôler l’ensemble de la chaîne. Notre article variateur en défaut : variateur, moteur ou câblage ? détaille cette démarche.
Alimentations et électronique de commande
Les alimentations, automates, modules d’entrées-sorties et interfaces électroniques ont eux aussi des plages de fonctionnement définies par leurs fabricants. Une température interne élevée réduit la marge disponible et peut favoriser des défauts intermittents.
Contacteurs, relais et connexions
Une température élevée dans l’armoire peut s’ajouter à un échauffement local déjà présent. Une connexion dégradée, un contact résistif ou un composant fortement sollicité mérite alors une attention particulière.
La maintenance préventive industrielle permet justement de rechercher ces dérives avant qu’elles ne se traduisent par un arrêt de production.
4. Quels signes doivent alerter avant la panne ?
Une surchauffe ne provoque pas nécessairement une panne immédiate. Plusieurs indices peuvent apparaître auparavant :
- température interne ou de surface plus élevée qu’habituellement ;
- ventilateurs fonctionnant longtemps, bruyants ou présentant un débit faible ;
- filtres colmatés ou grilles obstruées ;
- défauts thermiques apparaissant après plusieurs heures de production ;
- arrêts plus fréquents pendant les périodes chaudes ;
- odeur inhabituelle ou coloration d’un isolant ;
- points chauds localisés sur un équipement ou une connexion ;
- défauts intermittents difficiles à reproduire à froid.
Un symptôme isolé ne suffit pas toujours à identifier la cause. L’intérêt du diagnostic est de rapprocher les défauts des conditions de fonctionnement : charge machine, température ambiante, durée du cycle et état de la ventilation.
5. Comment rechercher la cause d’une surchauffe d’armoire électrique ?
La recherche doit être réalisée dans le respect des règles de sécurité électrique, par du personnel qualifié et avec les procédures adaptées à l’installation. Une mesure ou une inspection ne justifie jamais de neutraliser une protection ou de travailler dans des conditions dangereuses.
Une démarche de diagnostic peut suivre plusieurs étapes.
- Reconstituer les circonstances : quand la température augmente-t-elle ? Après combien de temps ? Avec quelle charge et quelle température ambiante ?
- Contrôler l’état général : filtres, grilles, ventilateurs, échangeurs, ouvertures et présence de poussière.
- Observer la circulation de l’air : vérifier que les entrées et sorties ne sont pas obstruées et que l’implantation interne ne crée pas de zone chaude évidente.
- Identifier les principales sources thermiques : variateurs, alimentations, transformateurs et équipements de puissance.
- Comparer les températures : rechercher ce qui est inhabituel par rapport au fonctionnement normal et aux limites indiquées par les constructeurs.
- Contrôler la charge électrique : une augmentation de charge peut expliquer une hausse des pertes thermiques.

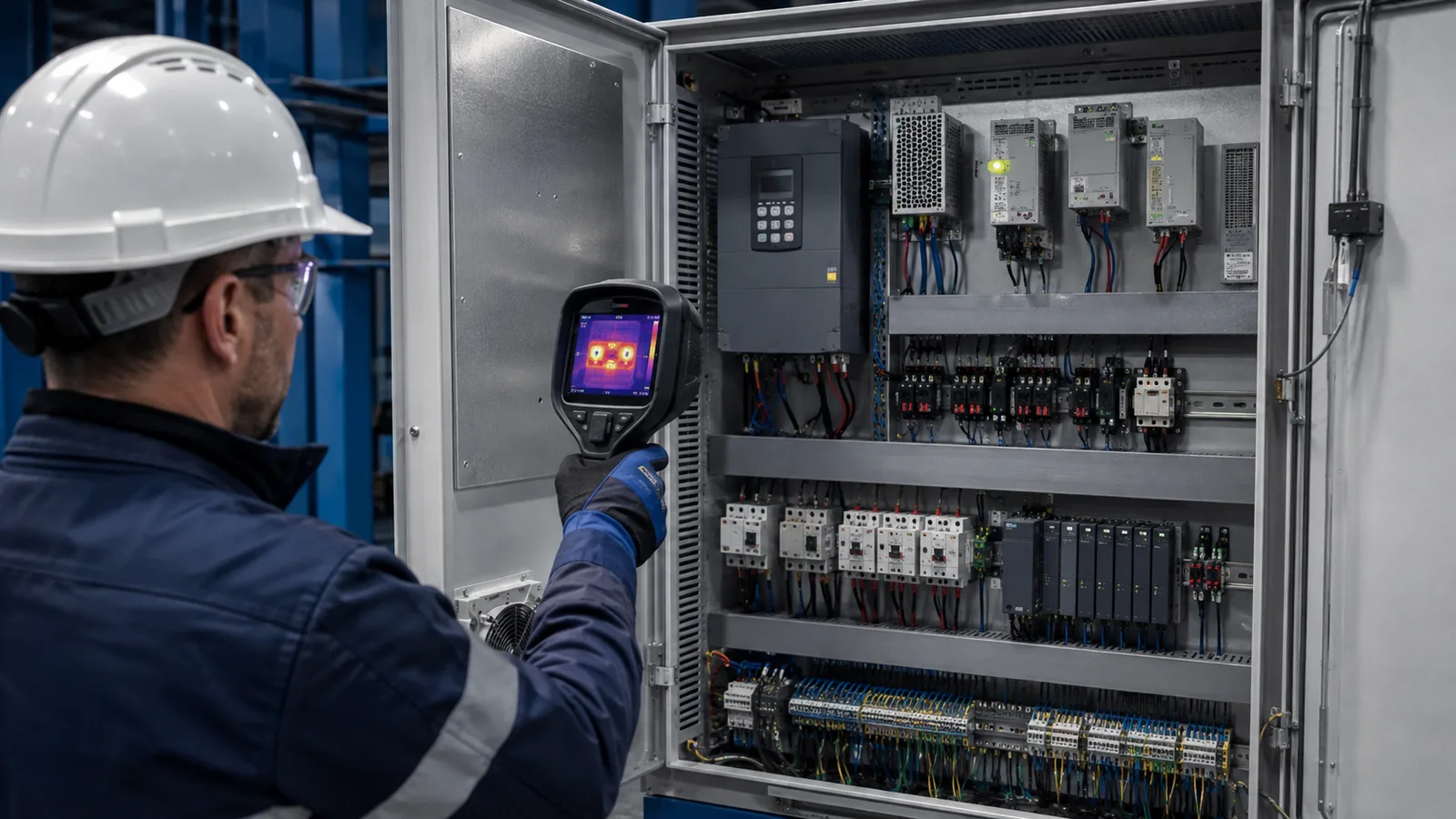

- Utiliser la thermographie lorsque cela est pertinent : elle aide à localiser certains échauffements anormaux et à comparer des équipements similaires.
Le but n’est donc pas seulement de constater que « l’armoire est chaude », mais de déterminer où la chaleur est produite, pourquoi elle s’accumule et ce qui a changé.
6. Ventiler davantage n’est pas toujours la bonne solution
Ajouter un ventilateur peut sembler être la réponse immédiate à une armoire trop chaude. Pourtant, cette solution n’est pertinente que si elle correspond à la cause et à l’environnement.
Faire entrer davantage d’air ambiant dans un atelier poussiéreux peut accélérer l’encrassement. Une modification non maîtrisée peut également dégrader le niveau de protection de l’enveloppe. Et si l’air extérieur est déjà très chaud, augmenter le débit ne permet pas forcément d’atteindre la température recherchée.
Avant de modifier le refroidissement, il faut donc tenir compte de la puissance thermique à évacuer, de la température ambiante maximale, des limites des composants, de l’indice de protection nécessaire et des prescriptions des fabricants. Les documentations techniques officielles d’ABB sur les variateurs ACS580 et les ressources de Rittal consacrées à la climatisation des armoires permettent de vérifier les exigences propres aux équipements et à l’enveloppe.
Dans certains cas, le problème ne vient d’ailleurs pas du système de refroidissement : une connexion anormalement chaude, un composant surchargé ou un équipement ajouté sans réévaluation thermique doit être traité à sa source.

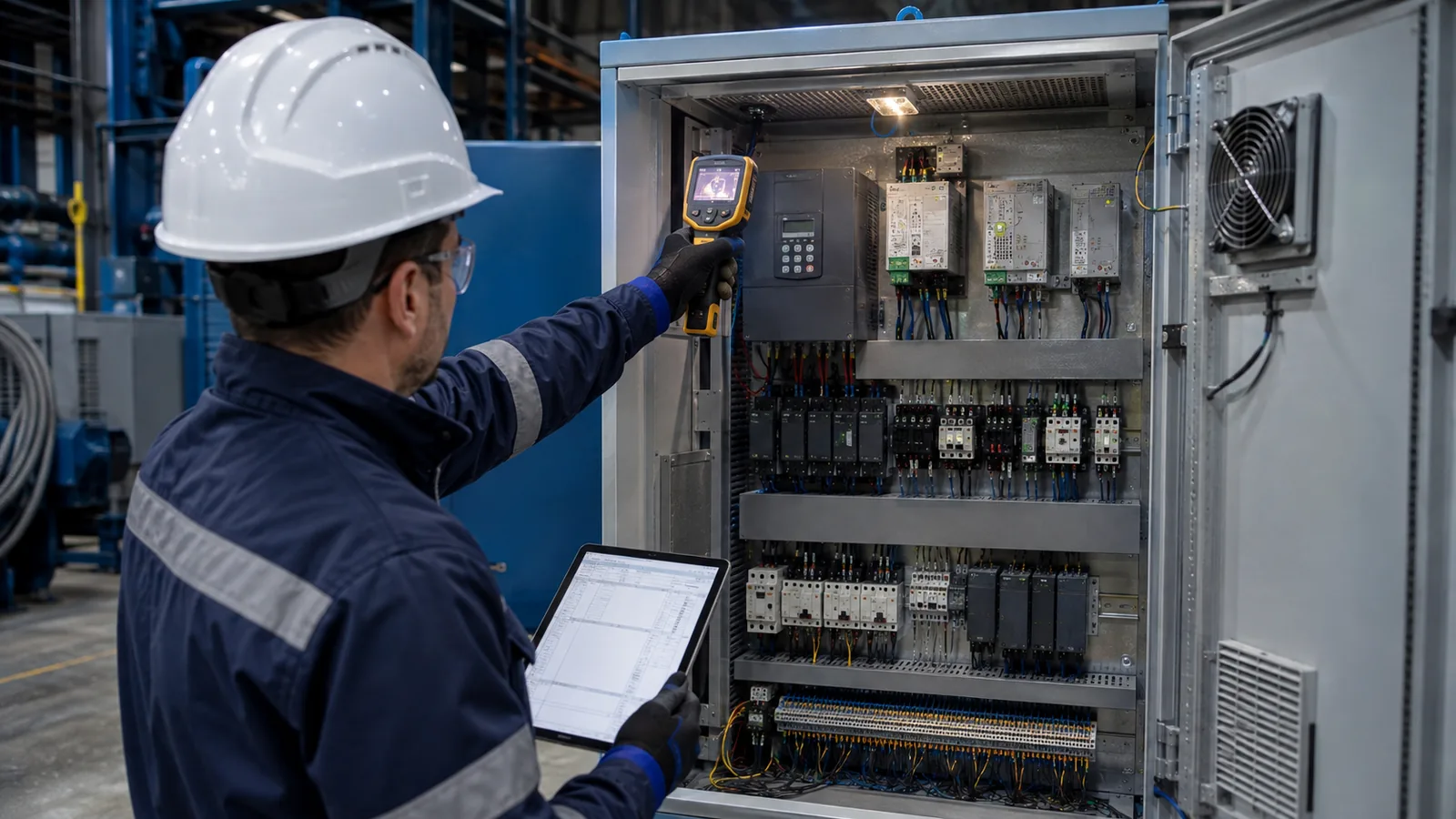

7. Intégrer la température aux contrôles de maintenance préventive
La température est intéressante lorsqu’elle est replacée dans son contexte. Un relevé ponctuel permet de constater un état ; plusieurs relevés réalisés dans des conditions comparables permettent de voir si cet état évolue.
Lors des contrôles périodiques, il peut être utile de consigner la température ambiante, la température interne de l’armoire, l’état des filtres et ventilateurs, la charge de la machine et les éventuelles alarmes. Ces informations facilitent les comparaisons lors des visites suivantes.
Une dérive progressive n’indique pas automatiquement une panne imminente. Elle constitue en revanche un signal à expliquer : encrassement, ventilation qui perd en efficacité, augmentation de charge ou évolution d’un équipement.
C’est l’un des principes de la maintenance conditionnelle : ne pas seulement vérifier qu’un équipement fonctionne au moment du contrôle, mais observer si certaines grandeurs évoluent par rapport à son fonctionnement habituel.
Une armoire qui chauffe : rechercher la cause avant la panne
Une armoire électrique qui chauffe peut être liée à l’environnement, à l’encrassement, à une ventilation devenue insuffisante, à une modification de charge ou à un échauffement local. La bonne réponse consiste donc à comprendre le phénomène avant de modifier le refroidissement.
Des contrôles réguliers et des relevés comparables dans le temps permettent de repérer certaines dérives plus tôt. UNITEK peut intégrer ces vérifications aux opérations de maintenance préventive et rechercher l’origine d’échauffements anormaux sur les équipements industriels.
Pour préparer un diagnostic, contactez UNITEK en précisant le type de machine, les équipements présents dans l’armoire, les défauts observés et les conditions dans lesquelles l’échauffement apparaît.
Questions fréquentes
Quelle température est normale dans une armoire électrique ?
Il n’existe pas une valeur universelle applicable à toutes les armoires. Il faut tenir compte des limites de température des composants installés, de la température ambiante, de la charge et des prescriptions des fabricants.
Un filtre encrassé peut-il provoquer une surchauffe ?
Oui. Un filtre colmaté réduit le débit d’air d’un système de ventilation et peut entraîner une augmentation progressive de la température interne.
Faut-il ajouter un ventilateur si l’armoire chauffe ?
Pas automatiquement. Il faut d’abord rechercher la cause de l’échauffement et vérifier que la ventilation supplémentaire est compatible avec l’environnement, l’indice de protection et les besoins thermiques de l’installation.
Pourquoi mesurer la température régulièrement ?
Des relevés effectués dans des conditions comparables permettent de repérer une évolution. Une dérive peut orienter la maintenance vers un problème de ventilation, d’encrassement ou de charge avant l’apparition d’un défaut plus important.
