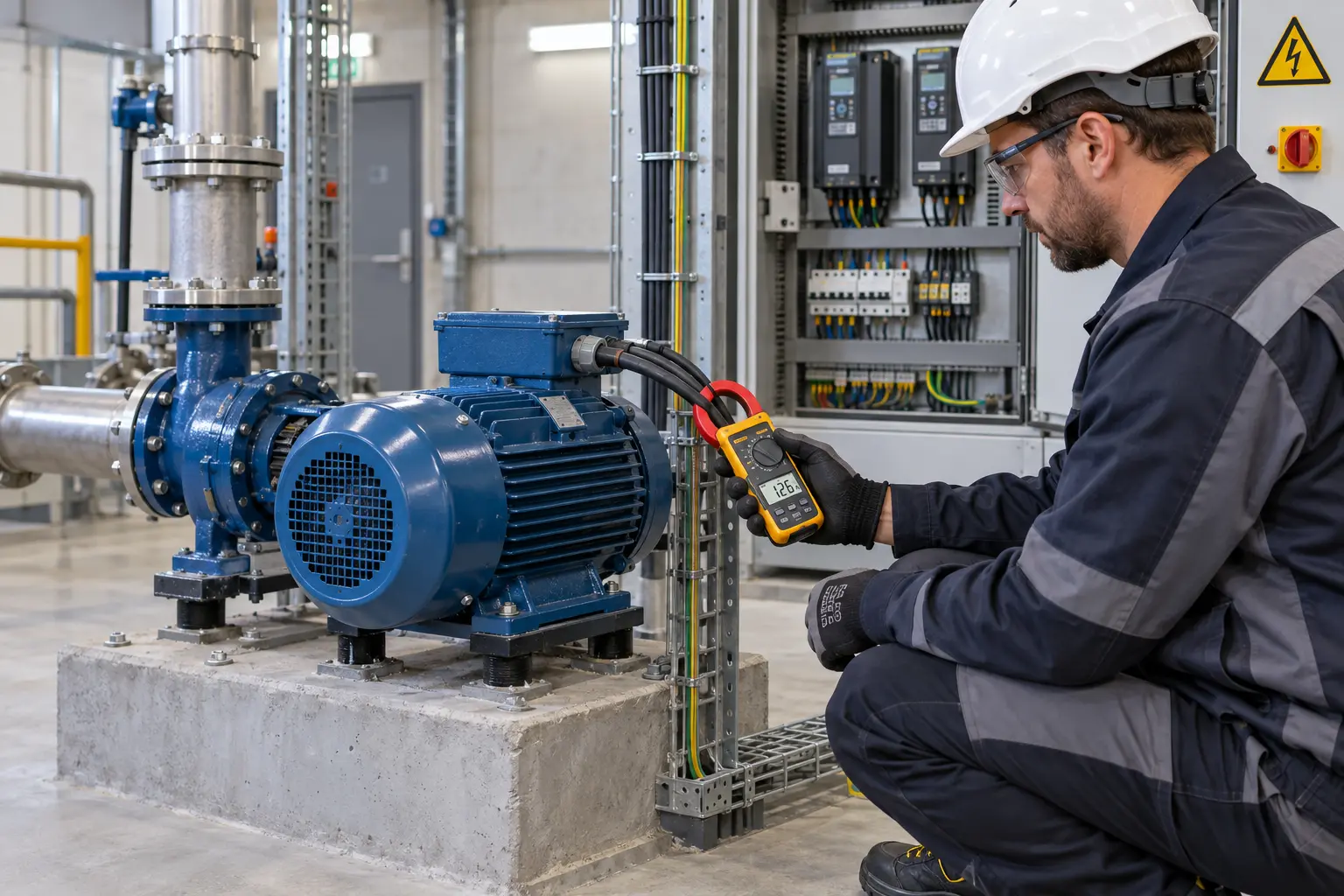

Le courant moteur industriel, relevé dans des conditions connues, apporte une information immédiate sur son effort électrique, mais cette valeur ne désigne pas automatiquement la cause d’une anomalie. Une intensité élevée peut accompagner une surcharge mécanique, une alimentation déséquilibrée, un problème de câblage ou une condition de fonctionnement simplement différente.
La mesure devient surtout utile lorsqu’elle est réalisée en sécurité, sur les trois phases, dans des conditions connues, puis comparée à la plaque moteur, aux données du constructeur et à un historique obtenu sur des cycles similaires.
Sommaire
Courant moteur industriel : que peut réellement révéler la mesure ?
Le courant absorbé traduit la sollicitation électrique du moteur au moment du relevé. Lorsque la charge entraînée augmente, l’intensité peut progresser. Une hausse durable peut donc attirer l’attention sur un effort mécanique plus important, un organe qui se grippe, une transmission mal réglée, un cycle devenu plus exigeant ou une ventilation dégradée.
À l’inverse, une intensité plus faible n’est pas toujours une bonne nouvelle : elle peut correspondre à une machine moins chargée, à une perte de transmission ou à un fonctionnement incomplet. Mesurer le courant d’un moteur industriel permet d’objectiver un comportement, mais pas d’identifier seul sa cause.
La valeur nominale indiquée sur la plaque signalétique constitue un repère, pas un verdict isolé. Elle doit être interprétée avec la tension, le couplage, la fréquence, le régime de service et les caractéristiques de l’application.
Pourquoi faut-il contrôler les trois phases ?
Sur un moteur triphasé, une seule mesure ne décrit pas l’ensemble de l’alimentation. Il faut relever les trois courants dans le même état de fonctionnement. Un écart notable entre phases peut orienter les recherches vers un déséquilibre de tension, une connexion desserrée, un contacteur dégradé, un conducteur endommagé ou une anomalie interne du moteur.
Le courant ne suffit toutefois pas à localiser l’origine. La comparaison doit être complétée par les tensions entre phases, l’état des connexions et, si nécessaire, des contrôles d’isolement réalisés avec le moteur hors tension selon une procédure adaptée.
Un déséquilibre faible en tension peut produire un déséquilibre plus visible des courants. Il est donc imprudent d’accuser directement le moteur sans examiner aussi le réseau et les organes situés en amont.
Mesurer le courant d’un moteur industriel dans des conditions comparables
Une mesure effectuée au démarrage, à vide ou pendant un effort maximal ne peut pas être comparée directement à une valeur relevée en régime stabilisé. Pour obtenir un indicateur exploitable, il faut noter le contexte : produit fabriqué, vitesse, consigne, phase du cycle, température de la machine et état de la charge.
Sur une machine-outil, par exemple, le courant d’une broche varie naturellement avec la vitesse, l’outil, la matière et les conditions de coupe. Sur une pompe ou un ventilateur, une vanne, un filtre ou un changement de débit peut modifier la charge. Sans ces informations, la valeur perd une grande partie de son intérêt.
Le meilleur point de départ est souvent un relevé de référence effectué lorsque l’équipement fonctionne correctement. Les contrôles suivants peuvent alors rechercher une dérive dans une situation réellement comparable.
Surcharge, alimentation ou défaut moteur : éviter les conclusions rapides
Une surintensité persistante peut être liée à une charge mécanique excessive, à une tension inadaptée, à des démarrages trop fréquents, à un mauvais couplage ou à un défaut du moteur. Une augmentation ponctuelle peut simplement correspondre à une accélération ou à une étape exigeante du cycle.
Le diagnostic doit donc croiser plusieurs indices : bruit, vibrations, température, vitesse, état de la transmission, tensions, historiques d’alarmes et conditions du procédé. Cette logique rejoint notre démarche de maintenance préventive et le contrôle global des équipements électriques de machines-outils.
Lorsqu’un entraînement comporte un variateur, le raisonnement doit couvrir toute la chaîne : alimentation, variateur, câble, moteur et charge. Notre article sur le diagnostic d’un variateur, du moteur et du câblage détaille cette séparation des causes.
Que change l’alimentation par variateur de vitesse ?
En sortie d’un variateur, la tension et le courant ne sont pas des sinusoïdes identiques à celles du réseau. La modulation PWM, la fréquence de sortie et les harmoniques peuvent perturber un appareil inadapté. Il faut utiliser un instrument prévu pour ce type de signal et respecter les recommandations du fabricant du variateur et de l’appareil de mesure.
La valeur affichée par le variateur constitue un indice complémentaire, mais elle ne remplace pas systématiquement une mesure indépendante. Inversement, une pince classique mal choisie peut donner une valeur trompeuse. Les méthodes de diagnostic des entraînements présentées par Fluke rappellent l’intérêt de croiser les mesures électriques avec le comportement de l’ensemble entraîné.
Avant de modifier un paramètre ou de remplacer un équipement, il faut conserver les alarmes et les valeurs utiles, puis vérifier si l’anomalie apparaît côté réseau, côté sortie moteur ou uniquement sous certaines charges.
De la mesure ponctuelle au suivi de tendance
Un relevé du courant moteur industriel effectué une seule fois répond à une question ponctuelle. Répéter le relevé dans un cadre défini permet de suivre une évolution. Une tendance progressive est souvent plus informative qu’un seuil isolé, surtout lorsque la charge varie beaucoup d’une machine à l’autre.
Un suivi simple peut associer la date, les trois intensités, la phase du cycle, la température et une observation de production. Il devient alors possible de repérer une dérive, de la confronter à d’autres symptômes et de décider si un contrôle approfondi est justifié.
Cette approche ne garantit pas la détection de toutes les pannes. Certaines défaillances restent brutales. Elle aide néanmoins à distinguer le fonctionnement habituel d’une évolution mesurable, sans prétendre transformer chaque variation en alarme prédictive.
Sécurité : une mesure sous tension n’est jamais anodine
La mesure de courant peut nécessiter l’accès à une armoire ou à des conducteurs sous tension. Elle doit être confiée à une personne qualifiée, avec une analyse du risque, un appareil adapté à la catégorie de mesure, des protections appropriées et le respect des procédures de consignation lorsque l’intervention l’exige.
Il ne faut jamais écarter une protection, intervenir dans une zone dangereuse ou déplacer un conducteur uniquement pour faciliter un relevé improvisé. Lorsque la conception ne permet pas une mesure sûre, un dispositif fixe ou une préparation technique de l’installation peut être préférable.
Questions fréquentes sur la mesure du courant moteur
Un courant élevé signifie-t-il que le moteur est défectueux ?
Non. Il peut être provoqué par la charge, l’alimentation, le couplage, les conditions du procédé, le câblage ou le moteur. Il faut croiser les contrôles avant de conclure.
Peut-on se fier uniquement à l’intensité nominale de la plaque ?
La plaque donne un repère essentiel, mais son interprétation dépend de la tension, du couplage, de la fréquence, du régime de service et de la charge réelle.
Faut-il mesurer les trois phases ?
Oui, sur un moteur triphasé, leur comparaison apporte une information que la mesure d’une seule phase ne peut pas fournir.
Une pince ampèremétrique standard convient-elle derrière un variateur ?
Pas nécessairement. Le signal modulé exige un appareil et une méthode compatibles. Il faut consulter les spécifications des instruments et du variateur.
Le suivi du courant permet-il de prévoir toutes les pannes ?
Non. Il peut révéler certaines dérives, mais il ne détecte pas toutes les défaillances et ne remplace pas un diagnostic complet.
Une valeur utile seulement si elle est replacée dans son contexte
Mesurer le courant d’un moteur industriel aide à repérer une surcharge, un déséquilibre ou une dérive, à condition de comparer les trois phases et des cycles similaires. La mesure oriente le diagnostic ; elle ne remplace ni le contrôle de l’alimentation, ni l’examen du moteur, du variateur, du câblage et de la charge.
