Les machines-outils à commande numérique constituent l’épine dorsale de la production industrielle moderne. Malgré leur sophistication technologique, ces équipements restent sujets à des pannes récurrentes qui peuvent paralyser une chaîne de production. Identifier ces défaillances courantes permet d’anticiper les interventions et de réduire significativement les temps d’arrêt.
Pannes électroniques : le talon d’Achille des MOCN
Les défaillances électroniques représentent près de 40% des pannes sur les machines-outils à commande numérique. Ces incidents touchent principalement les composants sensibles aux variations de température et d’humidité.

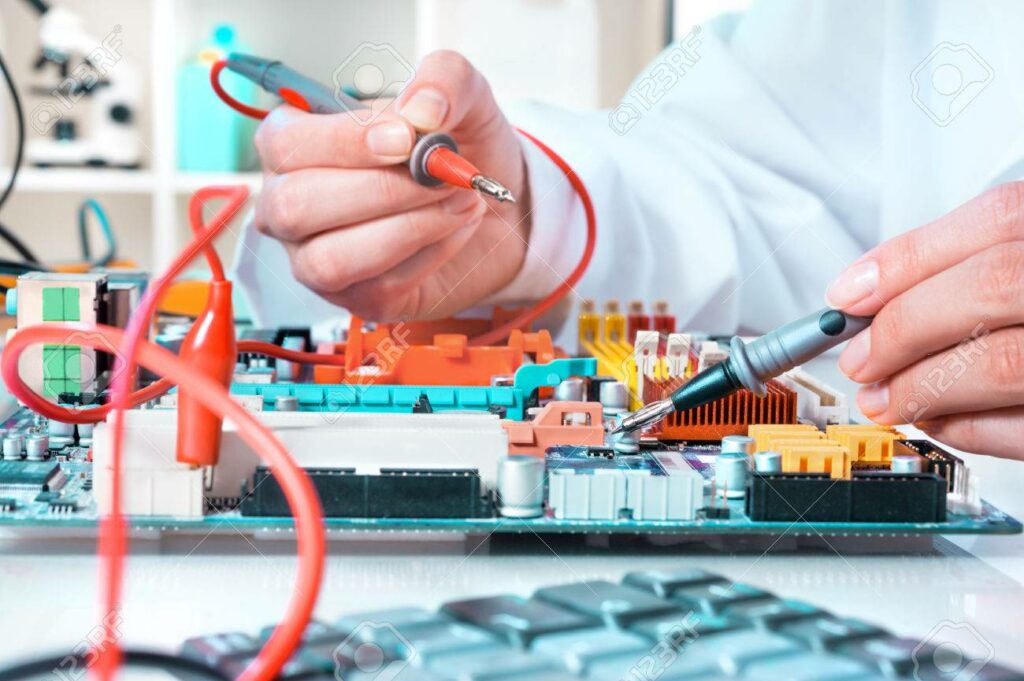

Les cartes électroniques subissent des contraintes thermiques constantes qui fragilisent les soudures et les composants. Les condensateurs électrolytiques sont particulièrement vulnérables après 8 à 10 ans de fonctionnement intensif. Les microprocesseurs et mémoires peuvent également présenter des dysfonctionnements suite à des surtensions ou des parasites électriques.
Les symptômes caractéristiques incluent des arrêts intempestifs, des erreurs de positionnement aléatoires, ou des messages d’alarme incohérents sur l’écran de la commande numérique.
Défaillances des variateurs de vitesse
Les variateurs électroniques contrôlant les moteurs de broches et d’avances constituent un point de fragilité majeur des MOCN modernes. Ces équipements sophistiqués concentrent de nombreuses technologies sensibles.
Surchauffe des modules de puissance
La ventilation insuffisante ou l’encrassement des radiateurs provoque une élévation critique de température. Les modules IGBT se dégradent progressivement jusqu’à la défaillance complète.
- Vérification régulière du débit de ventilation
- Nettoyage périodique des échangeurs thermiques
- Contrôle de l’état des ventilateurs et filtres
- Surveillance des températures internes
Dégradation du bus continu
Les condensateurs du circuit intermédiaire perdent leurs caractéristiques avec le temps. Cette dégradation se traduit par des ondulations de tension qui perturbent le fonctionnement des moteurs.
Le diagnostic nécessite des mesures précises de tension et d’ondulation sur le bus continu. Un analyseur de réseau permet d’identifier les harmoniques parasites générées par le variateur défaillant.
Problèmes mécaniques récurrents
Malgré la sophistication électronique, les pannes mécaniques restent fréquentes sur les machines-outils. L’usure naturelle des composants en mouvement génère des défaillances prévisibles.
Usure des guidages linéaires
Les guidages à billes ou à rouleaux subissent une usure progressive qui se manifeste par des jeux croissants. Cette dégradation affecte directement la précision d’usinage et génère des vibrations parasites.
Les symptômes incluent des bruits de roulement, des à-coups lors des déplacements, et une diminution progressive de la précision de positionnement. L’inspection régulière des protections et le graissage adapté prolongent significativement la durée de vie.
Défaillances des broches d’usinage
La broche constitue l’élément critique pour la qualité d’usinage. Les roulements haute vitesse sont particulièrement sollicités et nécessitent une maintenance préventive rigoureuse.
- Surveillance des températures de fonctionnement
- Contrôle régulier des vibrations
- Vérification de l’état des joints d’étanchéité
- Analyse de l’huile de lubrification
L’analyse vibratoire permet de détecter précocement l’usure des roulements et de planifier les interventions avant la panne catastrophique.
Pannes hydrauliques et pneumatiques
Les circuits hydrauliques et pneumatiques équipent la majorité des machines-outils pour actionner les serrages, changeurs d’outils, et systèmes de sécurité. Ces installations présentent des points de fragilité spécifiques.
Fuites et contamination hydraulique
L’huile hydraulique se dégrade sous l’effet de la température et de la contamination particulaire. Les joints d’étanchéité perdent leur souplesse et génèrent des fuites internes qui affectent les performances.
La filtration insuffisante accélère l’usure des composants hydrauliques. Les particules métalliques en suspension endommagent les surfaces de glissement des vérins et distributeurs.
Dysfonctionnements pneumatiques
L’air comprimé contient souvent de l’humidité résiduelle qui corrode les composants internes. Les électrovannes se grippent et les vérins perdent leur étanchéité.
- Installation de sécheurs d’air efficaces
- Purge régulière des réservoirs d’air
- Remplacement préventif des joints d’étanchéité
- Surveillance de la qualité de l’air comprimé
Défaillances des systèmes de mesure
Les codeurs rotatifs et règles de mesure assurent le retour de position indispensable au fonctionnement des commandes numériques. Ces capteurs de précision sont sensibles aux conditions environnementales.

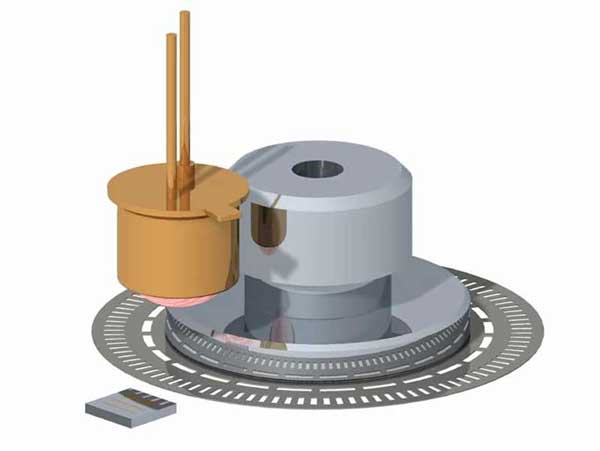

Les codeurs optiques craignent la poussière et les projections d’huile qui dégradent la qualité du signal. Les codeurs magnétiques résistent mieux aux agressions mais peuvent être perturbés par les champs électromagnétiques parasites.
La dérive des mesures se traduit par des erreurs de positionnement croissantes et des problèmes de répétabilité. Le nettoyage régulier et la protection contre les projections préservent la fiabilité de ces équipements critiques.
Stratégies de maintenance préventive
L’anticipation des pannes repose sur une maintenance préventive structurée adaptée aux spécificités de chaque machine-outil. Cette approche méthodique réduit drastiquement les arrêts non programmés.
Surveillance conditionnelle
Les technologies de surveillance permettent de détecter les dérives avant la panne. L’analyse vibratoire, la thermographie infrarouge, et l’analyse d’huile fournissent des indicateurs précieux sur l’état des équipements.
- Mesures vibratoires périodiques sur les organes rotatifs
- Contrôles thermographiques des armoires électriques
- Analyses physico-chimiques des fluides hydrauliques
- Surveillance des paramètres électriques des moteurs
Maintenance programmée
Le respect des échéances de maintenance constructeur préserve la fiabilité des équipements. Ces interventions planifiées permettent de remplacer les composants d’usure avant défaillance.
La documentation technique précise les périodicités d’intervention pour chaque organe. L’adaptation de ces fréquences aux conditions d’utilisation réelles optimise le rapport coût/efficacité.
Diagnostic moderne et outils connectés

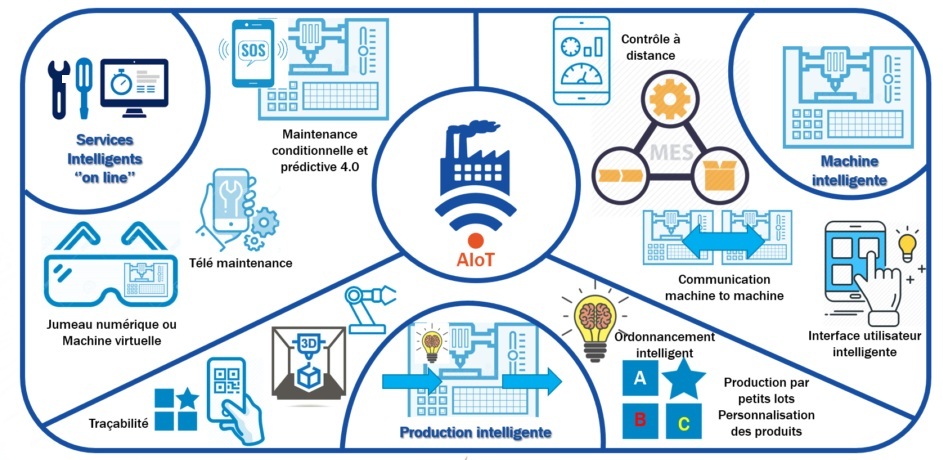

Les technologies numériques révolutionnent le diagnostic des machines-outils. Les capteurs IoT et l’intelligence artificielle permettent une surveillance continue et prédictive.
Les algorithmes d’apprentissage automatique analysent les signaux des capteurs pour détecter les anomalies naissantes. Cette approche prédictive révolutionne la maintenance industrielle en permettant d’intervenir au moment optimal.
Conclusion et recommandations
La maîtrise des pannes récurrentes sur les machines-outils à commande numérique nécessite une approche globale combinant expertise technique et maintenance préventive. L’identification précoce des signes précurseurs permet d’éviter les arrêts catastrophiques et de préserver la productivité.
L’investissement dans la maintenance préventive et les outils de diagnostic moderne génère un retour sur investissement significatif par la réduction des coûts d’arrêt et l’optimisation de la disponibilité des équipements.
Les industriels doivent privilégier une approche proactive basée sur la surveillance conditionnelle et la maintenance programmée. Cette stratégie garantit la performance à long terme des investissements en machines-outils et maintient la compétitivité de l’outil de production.
